로드 레스 실린더 기본 특성

마그네틱로드 레스와 메카 조인트 식로드 레스의 성능 비교를 아래에 나타냅니다.

아래 수치는 선정시의 기준으로 생각하십시오. 기종, 튜브내경 등에 의해 다를 수 있습니다. 자세한 내용은 각 액츄에이터의 카탈로그에서 확인하시기 바랍니다.

제작 최대 스트로크는 아래 표입니다.

（mm）

튜브내경（mm）	6	10	15(16)	20	25	32	40	50	63	80	100
마그네틱／CY^※	300	500	1000	1500	3000			5000		―
메카 조인트식／MY	―	3000		5000

※마그네틱 최대 스트로크 CY3B의 경우를 나타낸다. 　
　메카 조인트 식로드 레스 실린더 : 표는 리니어 가이드 타입 제외 시리즈

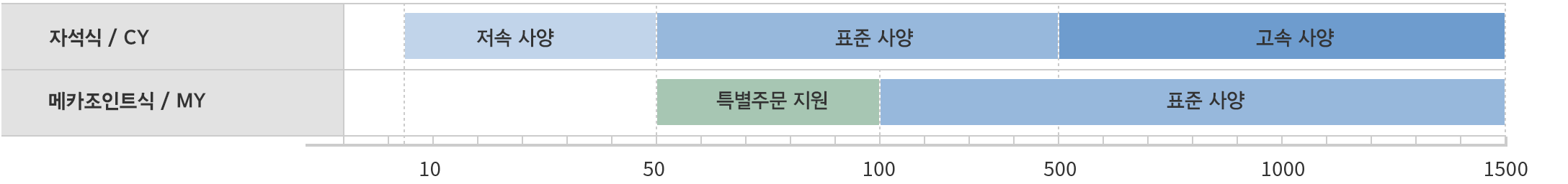

사용 피스톤 속도　mm/s

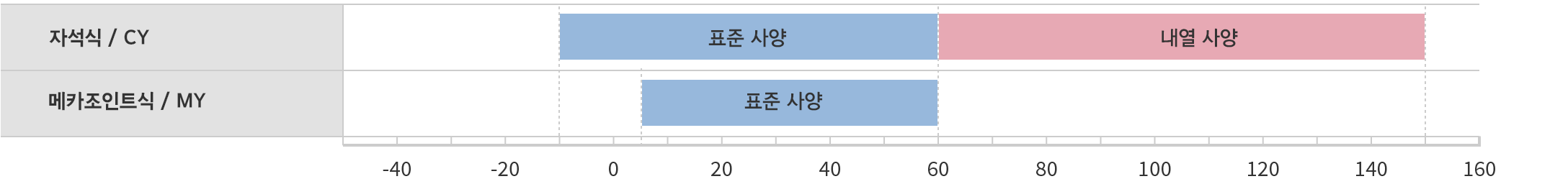

주위 온도 및 사용 유체 온도　℃

최저 사용 압력은 아래 표입니다.

（MPa）

튜브 내경（mm）	6	10	15(16)	20	25	32	40	50	63	80	100
마그네틱／CY^※	0.16	0.16	0.16		0.15	0.14	0.12			―
메카 조인트식／MY	―	0.2	0.1(0.15)

최고 사용 압력은 아래와 같습니다.

마그넷 식로드 레스 실린더：0.7MPa
메카 조인트 식로드 레스 실린더：0.8MPa

※ 마그네틱 최저 사용 압력은 CY3B, CY3R의 경우를 나타낸다.

기능별 비교를 아래 표에 나타냅니다.

이 실린더의 수명 데이터는 아래 당사 시험 조건에서의 수명 시험 결과의 일례로 고객의 사용 조건 하에서 보증 수명을 나타내는 것은 아닙니다.

	마그네틱로드 레스／CY	메카 조인트 식로드 레스／MY
주행 거리	3500km	3000km
실린더 상태	· 작동 상태 : 양호 · 외부 누설 : 1cc / min 이하 · 내부 누설 : 1cc / min 이하 · 외관 : 윤활 상태가 양호하고 상처없이 · 최저 작동 압력 : 초기 값과 동일	· 작동 상태 : 양호 · 더스트 Seal 밴드 : 박리, 들뜸, 균열없이 · 공기 누출 : 초기 값과 동등 · 최저 작동 압력 : 초기 값과 동등 · 에어 쿠션 : 양호

시험 조건
