  • 제품선정가이드액추에이터

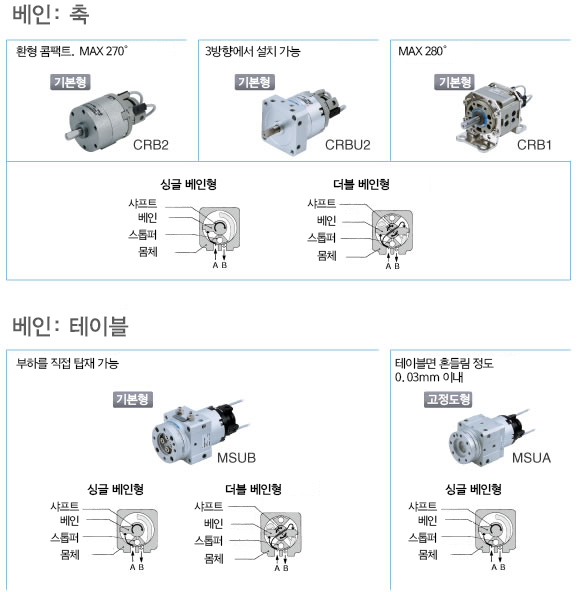

    로터리 액추에이터：
    베인·랙&피니언

    시리즈 명을 클릭하면 상세 페이지가 표시됩니다.

    베인 형식 작동 형식 토크 (0.5MPa일 때)N·m 최대
    요동 각도
    0.04 0.1 0.2 0.3 0.7 1 2 3 5 7 10 20 30 40 70

    축

    축
    자세히보기
    		CRB2 싱글 0.12 0.32 0.70 1.83 3.73 ~270°
    더블 0.25 0.65 1.45 3.70 7.59 ~100°
    CRBU2 싱글 0.12 0.32 0.70 1.83 3.73 ~270°
    더블 0.25 0.65 1.45 3.70 7.59 ~100°
    CRB1 싱글 5.69 10.8 18.0 35.9 ~280°
    더블 11.8 22.7 36.5 72.6 ~100°

    테이블

    테이블
    자세히보기
    		MSUB 싱글 0.11 0.31 0.69 1.78 ~180°
    더블 0.23 0.62 1.42 3.63 ~90°
    MSUA 싱글 0.11 0.31 0.69 1.78 ~180°
    랙&피니언 형식 작동형식 토크 (0.5MPa일 때)N·m 최대
    요동각도
    0.04 0.1 0.2 0.3 0.7 1 2 3 5 7 10 20 30 40 70

    축

    축
    자세히보기
    		CRJ 싱글 0.042 0.095 ~190°
    CRA1 싱글 1.91 9.27 17.2 31.7 74.3 ~190°
    CRQ2 더블 0.3 0.75 1.84 3.11 5.3 ~370°

    테이블

    테이블
    자세히보기
    		MSQB 더블 0.09 0.18 0.29 0.56 0.89 1.84 2.73 4.64 6.79 10.1 19.8 ~190°
    MSQA 더블 0.09 0.18 0.29 0.56 0.89 1.84 2.73 4.64 ~190°
    ベ?ン

    축

    축
    자세히보기
    		CRB2 싱글 더블

    토크（0.5MPa일 때）
    N.m

    		0.1 0.12
    0.3 0.32 0.25
    0.7 0.70 0.65
    1 1.45
    2 1.83
    3 3.73 3.70
    7 7.59
    최대이동각도 ~270° ~100°
    CRBU2 싱글 더블

    토크（0.5MPa일 때）
    N.m

    		0.1 0.12
    0.3 0.32 0.25
    0.7 0.70 0.65
    1 1.45
    2 1.83
    3 3.73 3.70
    7 7.59
    최대이동각도 ~270° ~100°
    CBR1 싱글 더블

    토크（0.5MPa일 때）
    N.m

    		5 5.69
    10 10.8 11.8
    20 18.0 22.7
    40 35.9 36.5
    70 72.6
    최대이동각도 ~280° ~100°

    테이블

    테이블
    자세히보기
    		MSUB 싱글 더블

    토크（0.5MPa일 때）
    N.m

    		0.1 0.11
    0.3 0.31 0.23
    0.7 0.69 0.62
    1 1.42
    2 1.78
    3 3.63
    최대이동각도 ~180° ~90°
    MSUA 싱글

    토크（0.5MPa일 때）
    N.m

    		0.1 0.11
    0.3 0.31
    0.7 0.69
    2 1.78
    최대 이동 각도 ~180°
    ラック&ピニオン

    축

    축
    자세히보기
    		CRJ 싱글

    토크（0.5MPa일 때）
    N.m

    		0.04 0.042
    0.1 0.095
    최대이동각도 ~190°
    CRA1 싱글

    토크（0.5MPa일 때）
    N.m

    		2 1.91
    10 9.27
    20 17.2
    30 31.7
    70 74.3
    최대이동각도 ~190°
    CQQ2 싱글

    토크（0.5MPa일 때）
    N.m

    		0.3 0.3
    0.7 0.75
    2 1.84
    3 3.11
    5 5.3
    최대이동각도 ~370°

    테이블

    테이블
    자세히보기
    		MSQB 더블

    토크（0.5MPa일 때）
    N.m

    		0.1 0.09
    0.2 0.18
    0.3 0.29
    0.7 0.56
    1 0.89
    2 1.84
    3 2.73
    5 4.64
    7 6.79
    10 10.1
    20 19.8
    최대이동각도 ~190°
    MSQA 더블

    토크（0.5MPa일 때）
    N.m

    		0.1 0.09
    0.2 0.18
    0.3 0.29
    0.7 0.56
    1 0.89
    2 1.84
    3 2.73
    5 4.64
    최대이동각도 ~190°
