  • 제품 선정 가이드

    Home > 알 수 없음

  • 제품선정가이드액추에이터

    에어 척 : 평행 개폐 · 지점 개폐

    시리즈 명을 클릭하면 상세 페이지가 표시됩니다.

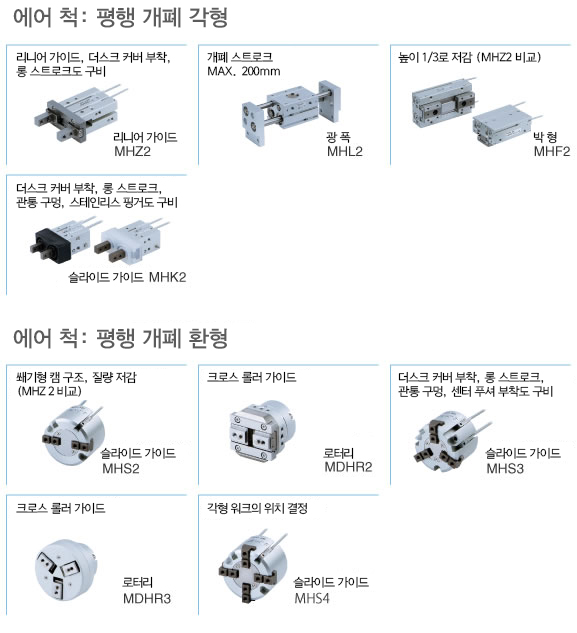

    평행 개폐 형식 크기
    외경 파지력（0.5MPa일 때）N
    6 7 8 10 12 15 16 20 25 30 32 40 50 63 80 100 125

    각형

    각형
    자세히보기
    		2조 MHZ2 3.3 11 32 42 65 158 254
    MHL2-Z 14 45 74 131
    MHL2 14 45 74 131 228 396
    MHF2 19 48 90 141
    MHK2 15 31 46 80

    원형

    원형
    자세히보기
    		2조 MHS2 111 177 280 502
    MHR2 12 24 33 58
    3조 MHS3 14 25 42 74 118 187 335 500 750 1270
    MHR3 7 13
    4조 MHS4 10 19 31 55 88 140 251

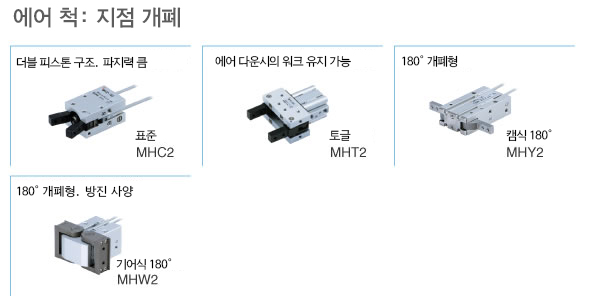

    지점 개폐 형식 외형 파지 모멘트（0.5MPa일 때）N·m
    6 7 8 10 12 15 16 20 25 30 32 40 50 63 80 100 125

    각형

    각형
    자세히보기
    		2조 MHC2 0.038 0.017 0.1 0.39 0.7 1.36
    MHT2 12.4 36 63 106
    MHY2 0.16 0.54 1.1 2.28
    MHW2 0.3 0.73 1.61 3.7 8.27
    평행 개폐

    각형

    각형
    자세히보기
    		2조 MHZ2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 6 3.3
    10 11
    16 34
    20 42
    25 65
    32 158
    40 254
    MHL2-Z

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 10 14
    16 45
    20 74
    25 131
    MHL2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 10 14
    16 45
    20 74
    25 131
    32 228
    40 396
    MHF2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 8 19
    12 48
    16 90
    20 141
    MHK2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 12 15
    16 31
    20 46
    25 80

    원형

    원형
    자세히보기
    		2조 MHS2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 32 111
    40 177
    50 280
    63 502
    MHR2

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 10 12
    15 24
    20 33
    3조 MHS3

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 16 14
    20 25
    25 42
    32 74
    40 118
    50 187
    63 335
    80 500
    100 750
    125 1270
    MHR3

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 10 7
    16 13
    4조 MHS4

    크기

    외경 파지력
    （0.5MPa일 때）N

    		 16 10
    20 19
    25 31
    32 55
    40 88
    50 140
    63 251
    지점 개폐

    각형

    각형
    자세히보기
    		2조 MHC2

    외형파지모멘트
    （0.5MPa일 때）N.m

    		6 0.038
    7 0.017
    10 0.1
    16 0.39
    20 0.7
    25 1.36
    MHT2

    외형파지모멘트
    （0.5MPa일 때）N.m

    		32 12.4
    40 36
    50 63
    63 106
    MHY2

    외형파지모멘트
    （0.5MPa일 때）N.m

    		10 0.16
    16 0.54
    20 1.1
    25 2.28
    MHW2

    외형파지모멘트
    （0.5MPa일 때）N.m

    		20 0.3
    25 0.73
    32 1.61
    40 3.7
    50 8.27
