로드선단금구

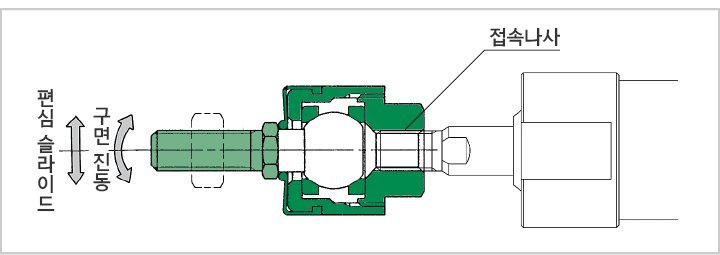

플로팅 조인트

• ●수나사용／JC（경량타입）



  ●수나사용／JA



  ●수나사용／JS（스테인레스）

  • SUS304（외관부）　
  • 먼지커버 불소고무/실리콘고무



• 나사직경	튜브내경※	JC	JA	JS
  M3×0.5	6	―	●	―
  M4×0.7	10	―	●	●
  M5×0.8	10,15,16	―	●	●
  M6×1	15,16	―	●	―
  M8×1	20	―	●	―
  M8×1.25		●	●	●
  M10×1	32	―	●	―
  M10×1.25	25,32	●	●	●
  M10×1.5	25	―	●	―
  M12×1.25	32,40	―	●	―
  M12×1.5	40	―	●	―
  M12×1.75	32,40	―	●	―
  M14×1.5	40	●	●	●
  M16×1.5	50	―	●	―
  M16×2	50,63	―	●	―
  M18×1.5		●	●	●
  M20×2.5	80	―	●	―
  M22×1.5		―	●	―
  M24×3	100	―	●	―
  M26×1.5		―	●	―
  M27×1.5		―	●	―
  M27×2	125	―	●	―
  M30×1.5	125,140	―	●	―
  M33×2	160	―	●	―
  M36×1.5	160	―	●	―

  ※적용 실린더 튜브 내경의 기준입니다. 기종에 따라로드 선단 나사 지름은 다릅니다.
