제품선정가이드액추에이터

가이드부착실린더 기본특성

탑재하는 가이드의 종류에 따른 액츄에이터의 성능 비교에 대해 다음과 같다.

아래 수치는 선정시의 기준으로 생각하십시오. 기종, 튜브내경 등에 의해 다를 수 있습니다. 자세한 내용은 각 액츄에이터의 카탈로그에서 확인하시기 바랍니다.

1. 정밀도

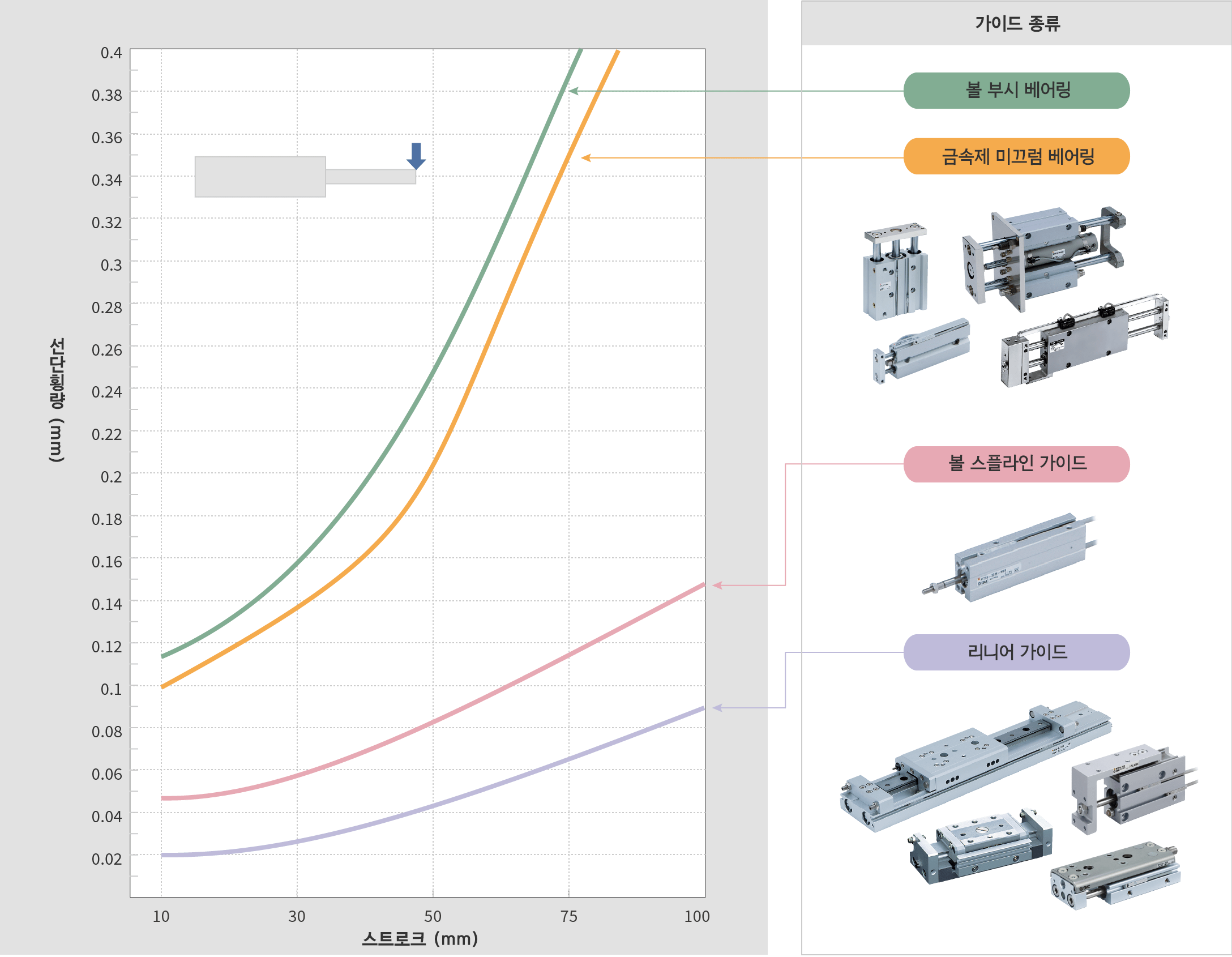

1) 테이블과로드 선단에서의 처짐량 (스트로크 전진 측 끝단에 최대 하중인가시)

아래는 경향을 나타내는 그래프입니다. 기종 튜브 내경에 따라 다르므로 자세한 내용은 Best Pneumatics를 참조하십시오.

2) 테이블이나로드 선단의 불 회전 정도 (스트로크 전진 측 끝단에 최대 하중인가시)

아래는 경향을 나타내는 그래프입니다. 기종 튜브 내경에 따라 다르므로 자세한 내용은 Best Pneumatics를 참조하십시오.

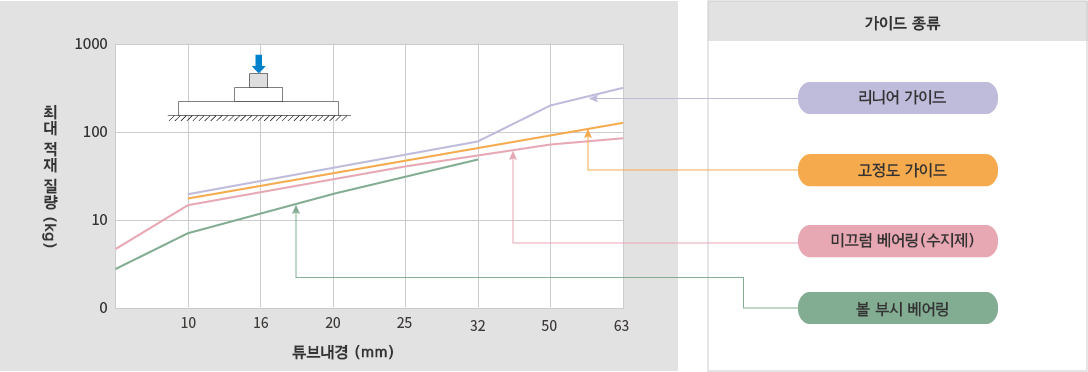

2. 부하 질량

아래는 경향을 나타내는 그래프입니다. 기종 튜브 내경에 따라 다르므로 자세한 내용은 Best Pneumatics를 참조하십시오.

3. 수명

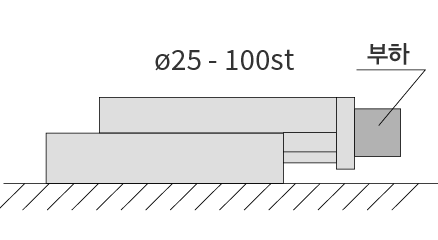

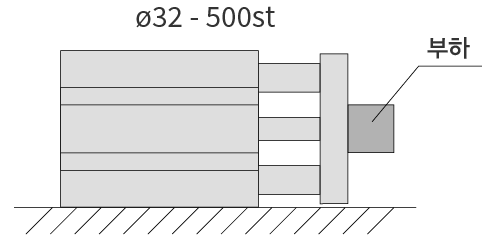

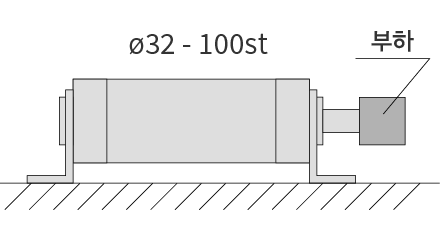

이 실린더의 수명 데이터는 아래 당사 시험 조건에서의 수명 시험 결과의 일례로 고객의 사용 조건 하에서 보증 수명을 나타내는 것은 아닙니다.
