- 4 · 5 포트 솔레노이드 밸브

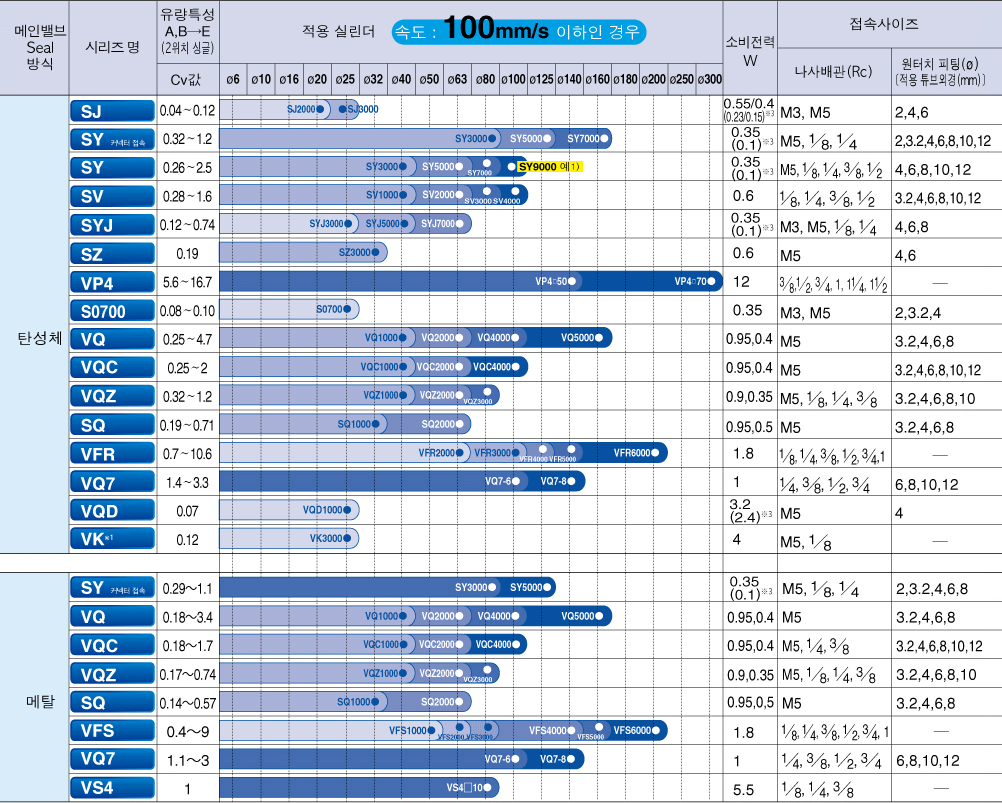

에어실린더 구동 사이즈 별
시리즈 이름을 클릭하면 세부 정보 페이지가 표시 됩니다.
- ※1：싱글(S)해당
- ※2：최적 이하의 에어실린더 사이즈라도 사용 가능합니다.
- ※3：( )은 절전회로 부착
- ※4 : 고압타입
적용실린더 속도 : 100mm/s 이하일 경우의 조건
- 압력：0.5MPa
- 배관길이：1m
- 부하비율：50％
- 스트로크：200mm
- 속도 ：100mm/s이하

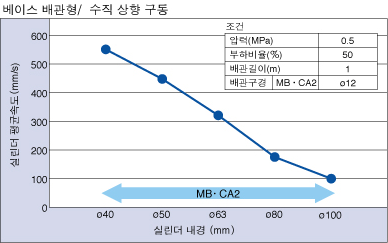

에어실린더 사이즈와 속도
예1) YS9000 시리즈(Cv.2.5)를 사용하고, 하기 조건으로 에어 실린더 ø 40 ~ ø 100를 구동한 경우에 얻을수 있는 에어 실린더 평균 속도
각종 조건에 대한 상세사항은 당사 기기선정 프로그램 에어실린더 구동 시스템을 이용한 후 판단 하십시오.
