제품선정가이드4ㆍ5 포트
솔레노이드 밸브

• 회로를 구동하기 위해 필요한 전력

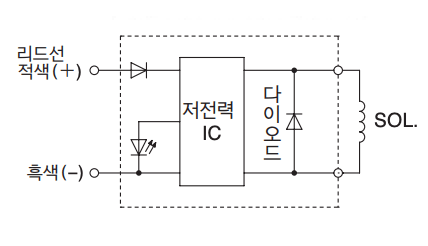

  주 1) 대 유량 타입 절전 회로 부착

  유지시 낭비되는 전력을 줄임으로써 전력 소모를 시작할 때의 약 1/3로 감소했습니다.
  통전 후 최대 25msec 이상의 절전 회로가 작동하여 전력을 절감 할 수 있습니다.

•

• 내부 파일럿 (표준)

  공급 압력을 솔레노이드 밸브의 내부를 통해 파일럿 밸브에 작용시키는 타입

• 외부 파일럿

  공급 압력에서 분리하여 별도로 파일럿 밸브의 압력을 외부에서 취하는 타입.
  메인 압력이 최저 사용 압력 미만 또는 진공의 용도로 사용

• 직동측

  솔레노이드의 작용력에서 메인 밸브를 조작하는 유형

• 탄성체 Seal

  패킹을 가진 스풀 밸브를 밀어 전환을위한 에어 누설이 적다.

• 메탈 Seal

  금속 스풀 밸브를 밀어 전환을위한 긴 수명.

• 직접 배관

  밸브 몸체에 포트를 마련해 직접 배관하는 타입



• 베이스 배관

  밸브 몸체에 포트가 없고 매니 폴드베이스나 서브 플레이트에 탑재하여 사용하는 타입.
  유지 보수가 용이하다.

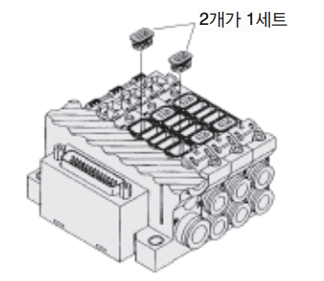

• 카세트 타입 (SMC 독자)

  밸브 몸체의 공기 통로를 직접 연결하여 DIN 레일에 부착 매니 폴드 타입.
  (단체 제외) 기반이 없기 때문에 낮은 높이 형



• 표준：300mm,600mm
• 옵션：
  1000mm,1500mm,2000mm,2500mm,3000mm,5000mm

외부에서의 고체 이물질 및 물의 침입에 대한 전기 기기 주위의 보호 구조.

• 보호 구조에 대해

  IEC (국제 전기 표준 회의) 규격 (IEC60529)는 제 1특성으로 고형 이물질의 침입에 대한 보호 등급 및 제 2특성으로 물의 침입에 대한 보호 등급과를 함께 규정하고 있으며, 총체적 기기 외곽 보호 등급을 나타내는 IP 번호를 정하고 있습니다.

• • IP20：

  • 손가락이 내부에 침입하지 않지만, 물의 침입에 특히 보호가 되지 않는다.

• • IP65：

  • 먼지가 내부에 침입하지 않는다. 어떤 방향에서 물이 직접 기류에 의해 유해한 영향을 받지 않는다.

• • IP67：

  • 먼지가 내부에 침입하지 않는다. 규정 압력 시간에서 물속에 잠겨도 물이 침입하지 않는다.
